Установка очистки грунта УОГ-15 (модель 2015 года) НОВИНКА
Предлагаем к поставке Установку Очистки Грунта (УОГ-15), при необходимости комплектуемую дополнительным Модулем Центрифугирования Нефтяного Шлама (МЦ) под нужды заказчиков на основе центрифуг и декантеров европейского производства. Установки УОГ-15 имеют всю разрешительную документацию, включая положительное заключение Государственной Экологической Экспертизы.
Установки серии УОГ-15 выпускаются с 2009 года и позволяют перерабатывать нефтешламы и загрязненные нефтепродуктами грунты вне зависимости от процентного содержания воды, углеводородов и мехпримесей.
Благодаря запатентованной технологии струйного аппарата переменной геометрии, установки УОГ-15 обеспечивают уникальную технологию отмывки грунтов водой до недостижимых для других технологий показателей в 400-500 ppm (0,04-0,05%) остаточного содержания нефти. При этом установки отделяют отмытый грунт, выгружая его в автотранспорт или контейнеры ТБО, и проводят грубую сепарацию коллоидной водо-нефтяной фазы. При необходимости, за счет применения установок МЦ, может производиться тонкая очистка воды и углеводородов до требований ГОСТ.
7 апреля завершились опытно-промышленные испытания установки УОГ-15 нового модельного ряда, получившего маркировку Т3. В новой установке учтены недостатки предыдущих моделей, в частности полностью переработан блок приемки и подготовки грунта, модернизирована система автоматизации и управления, а также примерно на четверть сокращена длина трубопроводов, что снизило длительность пребывания шлама в гидравлической системе установки. Кроме того, УОГ-15 теперь поставляется в комплекте с запасным блоком подготовки воды — для тех случаев, когда оборотная вода тяжело поддается очистке в потоке, ее можно отстаивать в запасном блоке.

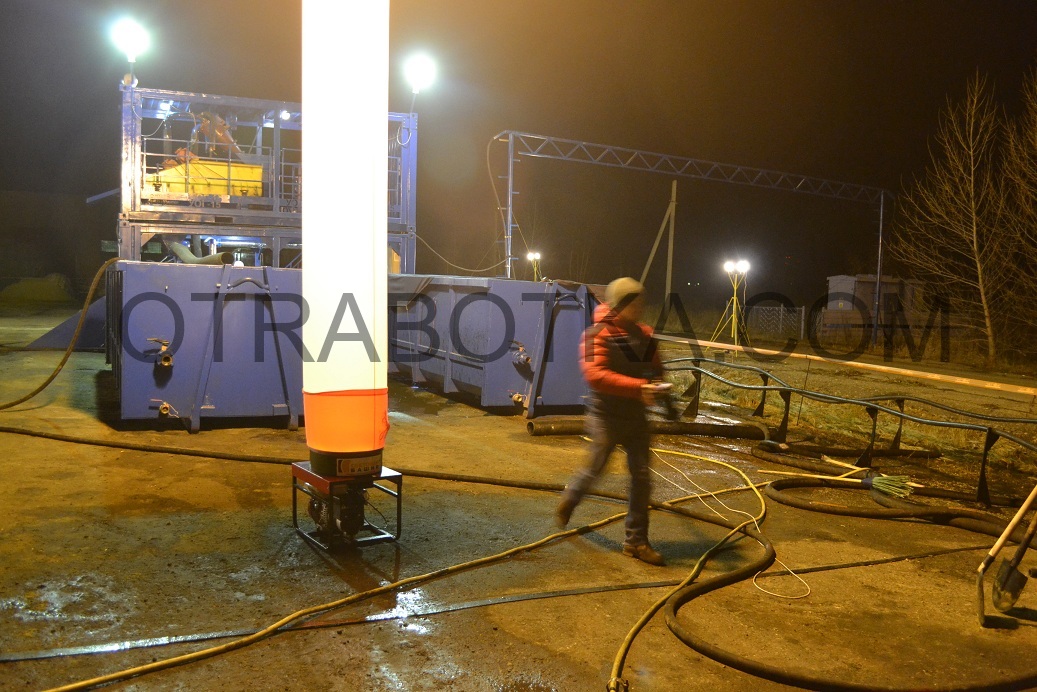

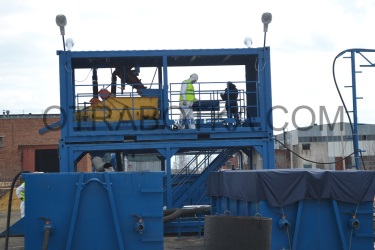

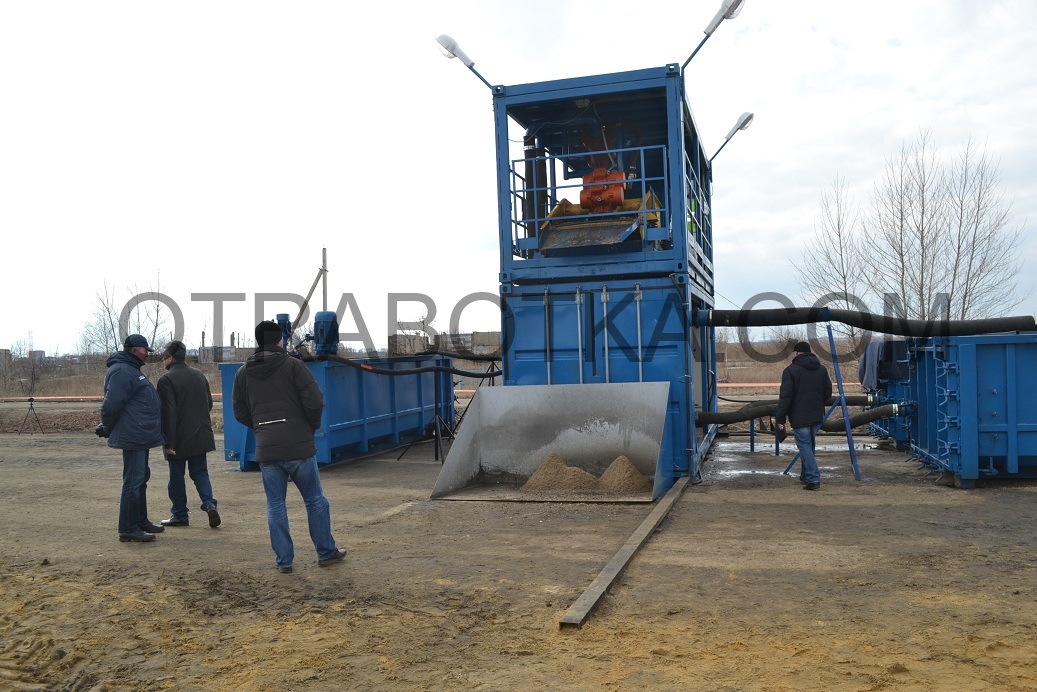

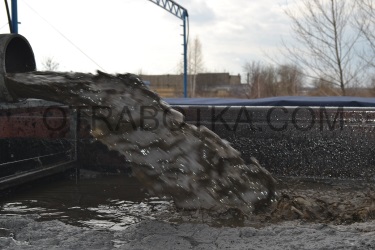

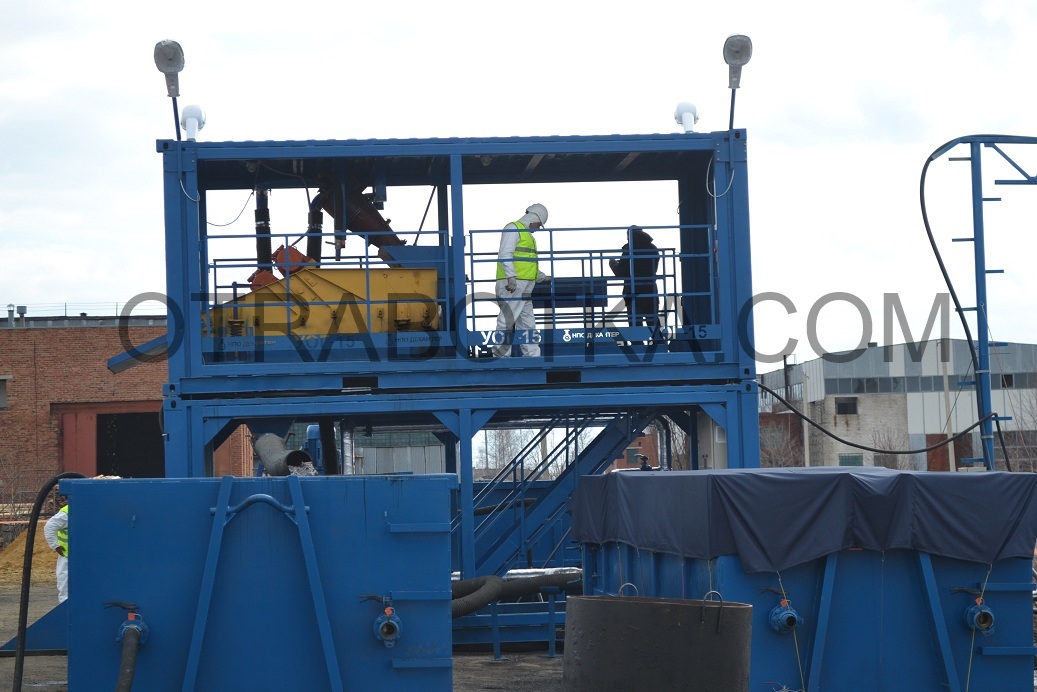

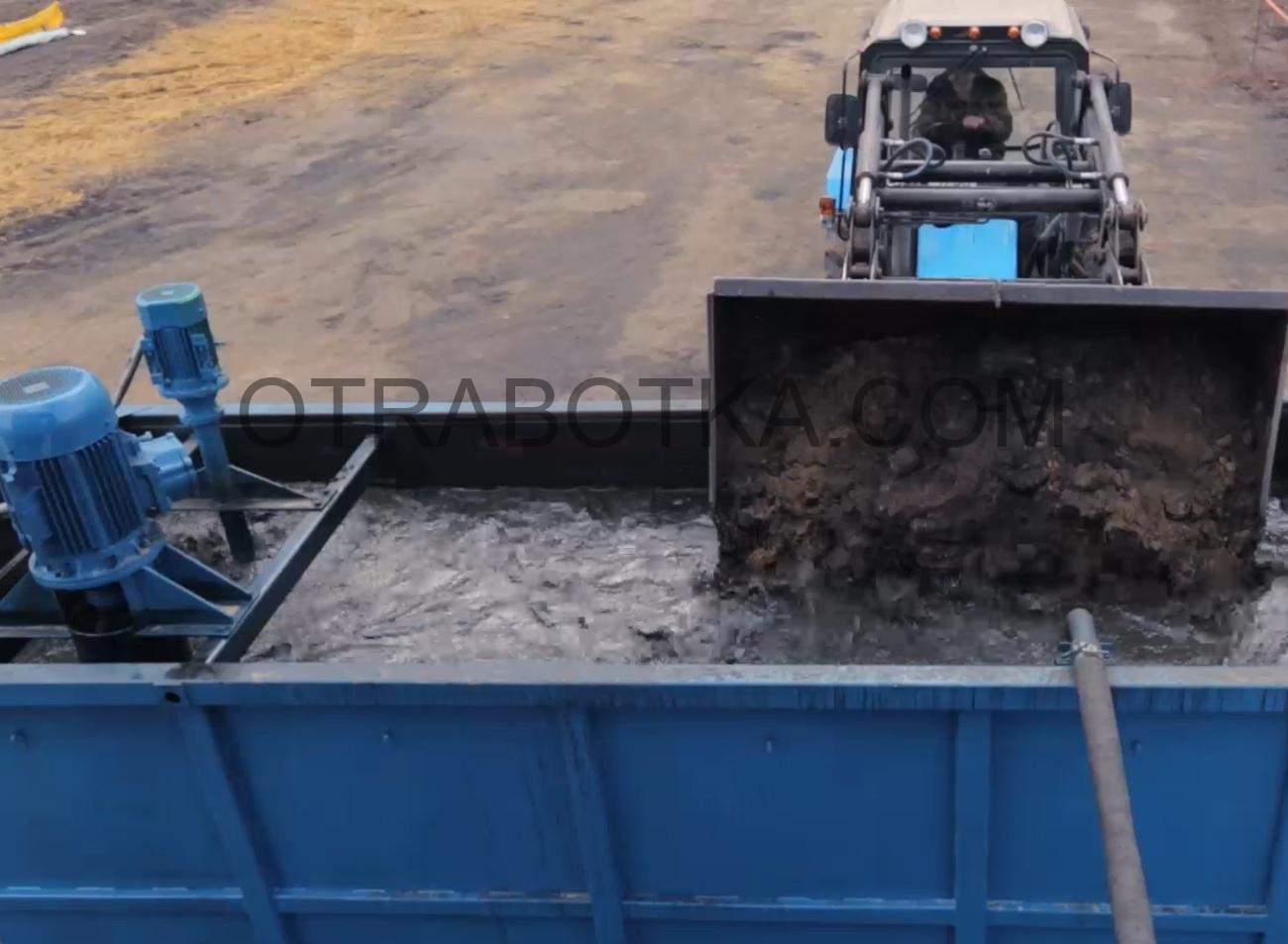

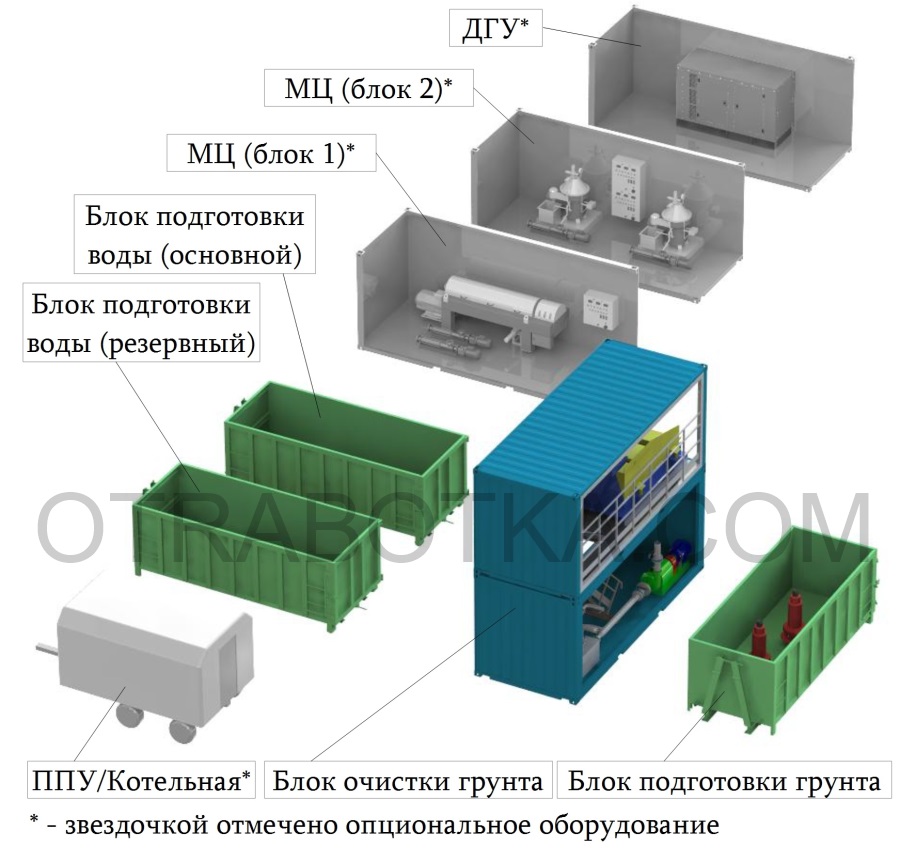

Общий вид и компоненты установки
Характеристики сырья на выходе с установки
Характеристика
Значение
Состав разделенных фаз после установок
УОГ-15
МЦ (блок 1)
МЦ (блок 2)
Содержание углеводородов в грунте
0,05-1%
---
---
Содержание воды в грунте
15-45%
---
---
Содержание воды в углеводородах
3-7%
до 2%
до 0,5%
Содержание углеводородов в воде
2-7%
до 2%
до 500 ppm
Содержание мехпримесей в воде
1-4%
до 1%
до 500 ppm
Технические характеристики
Наименование характеристик и параметров
Ед. измер.
Значения
Номинальная производительность установки по шламу
куб.м/ч
5
Максимальная производительность установки по шламу
куб.м/ч
15*
Потребление технической воды, не более
куб.м/ч
20
Характеристика воды, поступающей на промывку (внутри цикла):
- температура, в пределах
°С
+5…+80**
- содержание нефтепродуктов, не более
г/кг
1,0
- содержание мехпримесей (до 40 мкм), не более
%
5
Количество модулей оборудования, в том числе:
шт.
4***
- блок подготовки грунта
шт.
1
- блок очистки грунта
шт.
1
- блок подготовки воды
шт.
1
- блок электропитания
шт.
1
Питание силового оборудования от сети переменного тока
- напряжение питания
В
380
- частота тока электропитания
Гц
50
- колебания напряжения сети
%
±10
Потребляемая мощность установки, не более
кВт
110
Отмывка грунта
—
осуществляется
Разделение жидких фаз
—
осуществляется
Применение ПАВ, химических реагентов
—
предусмотрено
(по необходимости)
Возможность работы с жидким материалом
—
имеется
Возможность работы с твердым материалом
—
имеется
Возможность непрерывного мониторинга загазованности взрывоопасными газами при помощи блока газоанализатора
—
имеется
* - производительность по очищенному грунту зависит от степени загрязнения и состава грунта
** - во избежание снижения производительности работы установки, а также в целях увеличения качества очистки грунта рекомендуется производить отмывку грунта водой при температуре +60 … +80˚С (в зависимости от состава загрязнённого грунта) с применением ППУ или котельной. rentgirls.ch
*** - в базовой комплектации без опционального оборудования
Комплект и сроки поставки
Установка УОГ-15 (модель Т3)
2 контейнера 20 фт, 3 емкости (при погрузке требуют одной единицы автотранспорта), комплект рукавов и кабелей для соединения установок
Срок поставки — 3 месяца
Комплект «Горыныч» для УОГ-15
Комплект теплообменников для работы от котельной, комплект утепления и нагревательных элементов для работы при температурах до 0° С, часть элементов из нержавеющей стали
Совпадает со сроком УОГ-15
МЦ (блок 1)
1 контейнер 20 фт с трехфазным декантером, комплект рукавов и кабелей для соединения установок
Срок поставки — 6 месяцев
МЦ (блок 2)
1 контейнер 20 фт с одним или двумя трехфазными сепараторами, комплект рукавов и кабелей для соединения установок
Срок поставки — 6 месяцев
ППУ
1 контейнер, комплект рукавов и кабелей для соединения установок
Срок поставки — 1,5 месяца
ДГУ
1 контейнер, комплект кабелей для соединения установок, шкаф распределения питания (внешнее/от ДГУ)
Срок поставки — 1,5 месяца
Комплект разрешительной документации
Установка УОГ-15 (модель Т3)
Сертификат соответствия
Положительное заключение Государственной Экологической Экспертизы
Заключение СЭС на проектную документацию
Разрешение на применение в Республике Казахстан
