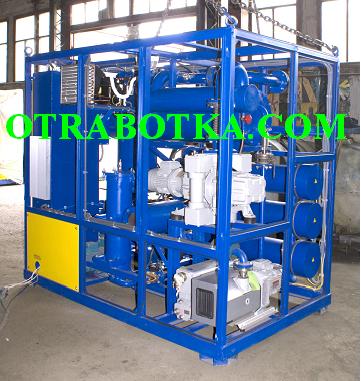

Установка вакуум-дегазационная для трансформаторных масел УВМ 3000

Установка вакуум-дегазационная для трансформаторных масел УВМ 3000

  • Перекачка, фильтрация, нагрев, осушка и дегазация трансформаторных масел
  • Очистка масла от механических примесей до 5 мкм
  • Дегазация до 0,1% после одного прохода
  • Осушка масла до 5-8 г/тонну после одного прохода
  • Производительность до 3000 литров в час
  • Встроенная низкотемпературная ловушка (сушка твердой изоляции в режиме «ИНЕЙ»)
  • Мобильное исполнение
  • Установки УВМ выпускаются в вариантах УВМ 250, УВМ 1000, УВМ 2000, УВМ 3000, УВМ 6000 и УВМ-12000

Принцип работы установки

Принцип работы установки основан на термовакуумной обработке масла в специальной герметичной камере с целью снижения содержания влаги и газов до объёмов, установленных в рамках заказ-наряда.

Удаление из масла воды и газов происходит на основе принципа массопередачи — сложного физического процесса, проистекающего на границе раздела агрегатных состояний, Этот процесс включает в себя выделение из масла поглощенных им ранее воды и газов, так называемый метод десорбции, проистекающий при определенной температуре и пониженном давлении.

Выделенная смесь паров воды и газов постоянно удаляется из камеры вакуумными насосами, производительность которых специально подобрана так, чтобы количество десорбированной парогазовой смеси удалялось в зависимости от параметров среды в этот момент.

Удаление механических примесей размером более 5 мкм осуществляется при помощи защитных фильтров ЗФ и фильтров тонкой очистки ФТО.

Варианты исполнения

Кроме производительности от 250 до 12 000 литров в час, установки серии УВМ отличаются количеством ступеней, и типом используемого вакуумного оборудования:

  • ВК1-ВА1, ВК1-ВА2 — одноступенчатые установки с 1 или 2 вакуумными агрегатами
  • ВК1-ВН1 — одноступенчатая УВМ с 1 вакуумным насосом
  • ВК2-ВА1, ВК2-ВА2, ВК2-ВА4 — двухступенчатая с 1, 2 или 4 вакуумными агрегатами
  • ВК2-ВН2, ВК2-ВН3 — двухступенчатая УВМ с 2 или 3 вакуумными насосами

Технические характеристики*

N п/п Наименование параметров и показателей установки УВМ 3000 ВК1-ВА1 Ед.Изм. Показатель
Показатели масла до обработки
1 Содержание влаги в масле на входе в установку г/т 50
2 Содержание газа в масле на входе в установку % (об) 10
3 Содержание механических примесей в масле на входе в установку г/т 50
Показатели масла после обработки
4 Содержание газа в масле после одного прохода % (об) 0,1
5 Содержание влаги в масле после одного прохода г/т 05.08.09
6 Пробивное напряжение кВ 60-80
7 Тонкость фильтрации масла (три ступени фильтрации)*** мкм*** 5***
Технические параметры
8 Производительность в режиме дегазации м3 3
10 Максимальное давление на входе бар 2
11 Максимальное давление на выходе бар 3,5
12 Минимальное остаточное давление при вакуумировании мбар 0,01(абс)
13 Давление при вакуумировании, рабочее, в пределах мбар 0,01 - 50
14 Температура масла в камере, регулируемая в пределах t°C 15 - 85
15 Агрегат вакуумный с байпасом (Рутс+форвакуумный) ,(парогазовой смеси) м3 730
16 Агрегат вакуумный с байпасом (Рутс+форвакуумный) ,(парогазовой смеси) л/сек 202.7
Низкотемпературная ловушка
17 Блоки ловушек шт 1
18 Температура конденсации паров влаги при вакууме (справочное) °С -27
19 Производительность блоков по холоду (рабочее) °С -40
20 Компрессорно-конденсатный агрегат кВт 1.4
21 Разморозка автоматическая наличие есть
23 Объем конденсатосборника л 20
Потребляемая мощность
24 Агрегат вакуумный потребляемая мощность кВт 04.05.09
  Насос подающий кВт 01.04.00
25 Насос откачивающий, потребляемая мощность кВт 02.02.09
26 Нагреватели масла, одна ступень 20кВт кВт 72
27 Компрессорно-конденсатный агрегат кВт 0.6
28 Общая потребляемая мощность кВт 83.3
Диаметры входных-выходных соединений
29 Фланец на входе 1 мм 50
30 Фланец на выходе 1 мм 32
31 Фланец на выходе 2 мм 32

*Настоящие характеристики даны в качестве примера для наиболее часто запрашиваемой установки УВМ-3000 ВК1-ВА1. Технические характеристики для других модификаций представляются по запросу.
